Manual de Montagem · Linha Escolar

Conjunto TrapézioInfantil / Juvenil

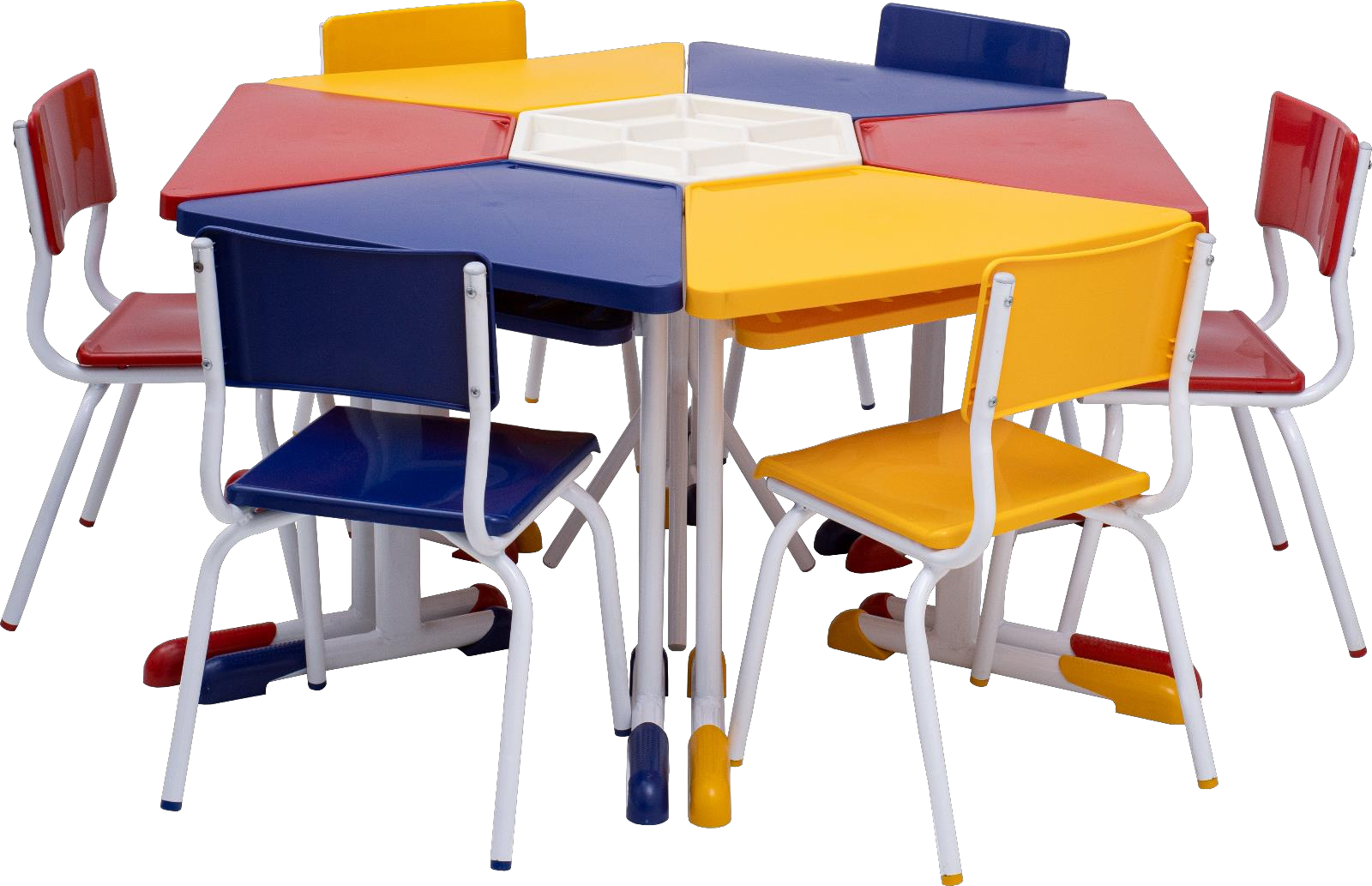

Conjunto Trapézio montado
Código
AMME01
Composição
6 mesas + 6 cadeiras + 1 central
Idade
3 a 10 anos
Conteúdo

Lista de componentes

Confira todos os itens antes de iniciar. O conjunto reúne cadeiras, mesas trapézio e uma mesa central hexagonal.

Cadeira

6 unidades

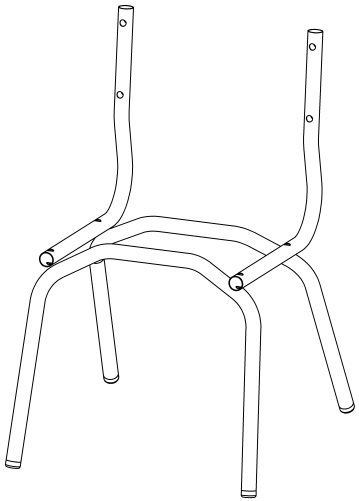

Estrutura da cadeira 06

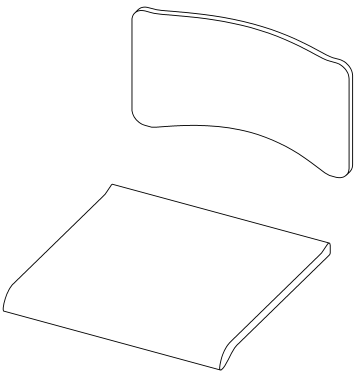

Assento e encosto 06
Buchas, pinos e ponteiras 24
Parafusos (Modelo 02) 48

Mesa

6 unidades

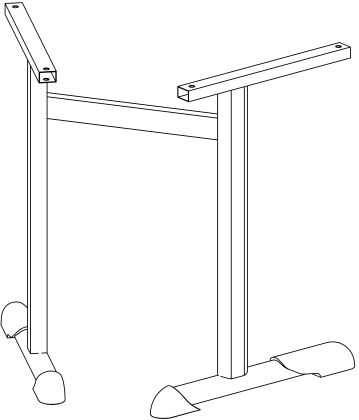

Estrutura da mesa 06

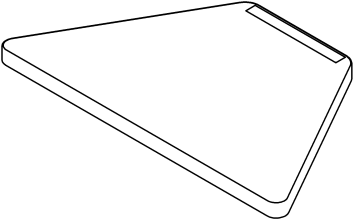

Tampo trapézio 06

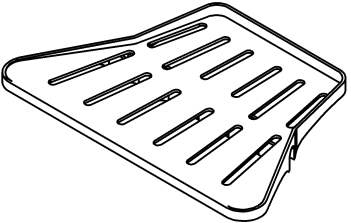

Porta-livro 06
Parafusos (Modelo 01 e 02) 24

Mesa Central

1 unidade

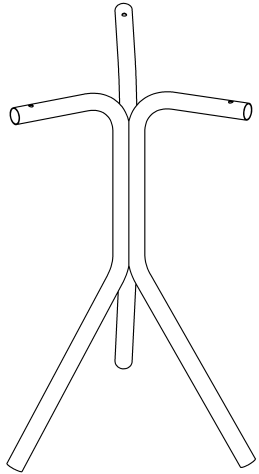

Estrutura da mesa central 01

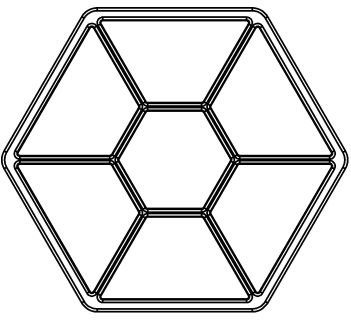

Tampo hexagonal 01

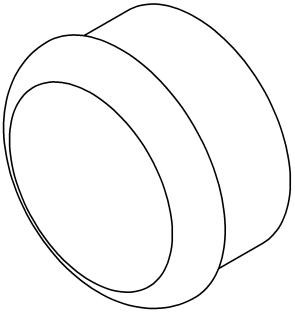

Ponteiras 06
Parafusos (Modelo 03) 03
Fixadores

Medidas dos parafusos

Modelo 01
Auto-brocante 4,2 × 13
1,30 cm

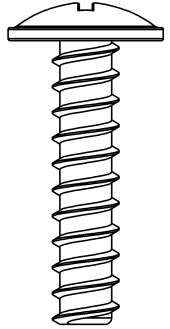

Modelo 02
Philips 5 × 25 flangeado
2,70 cm

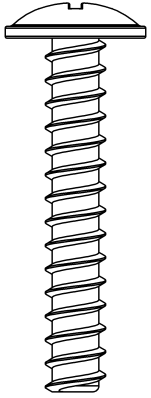

Modelo 03
Philips 5 × 30 flangeado
3,25 cm

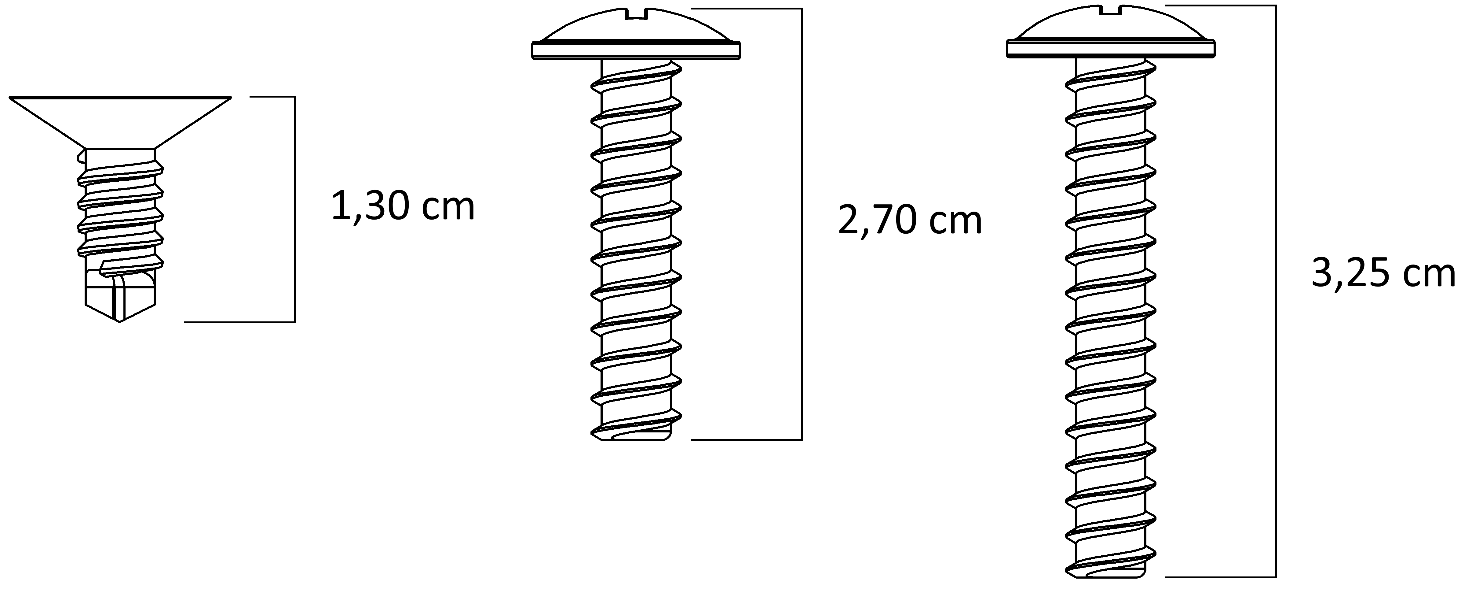

Medidas dos parafusos
Comparativo de tamanho dos três modelos de parafuso
Montagem

Cadeira

1

Pinos, buchas e ponteiras

Confira as cores dos componentes

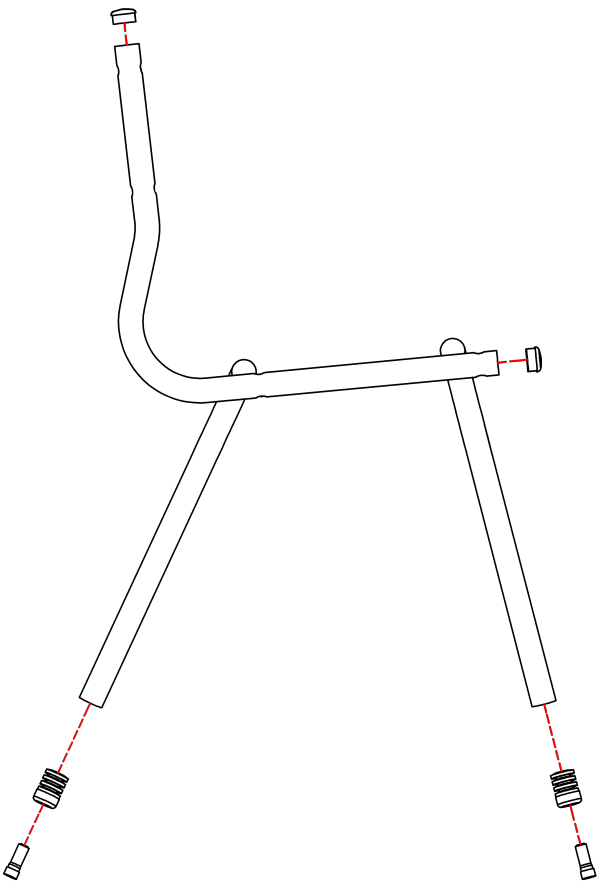

  1. Insira os pinos e as buchas nas partes inferiores da cadeira, conforme a imagem. Verifique a cor dos componentes para a montagem correta.
  2. Com cuidado, use um martelo de borracha para dar batidas leves e garantir que pinos e buchas fiquem firmemente encaixados.
  3. Coloque as ponteiras nos tubos que ficaram com as pontas expostas.
  4. Certifique-se de que ponteiras, pinos e buchas estão totalmente encaixados.
Encaixe de pinos, buchas e ponteiras na estrutura
2

Assento e encosto

Parafusos Modelo 02

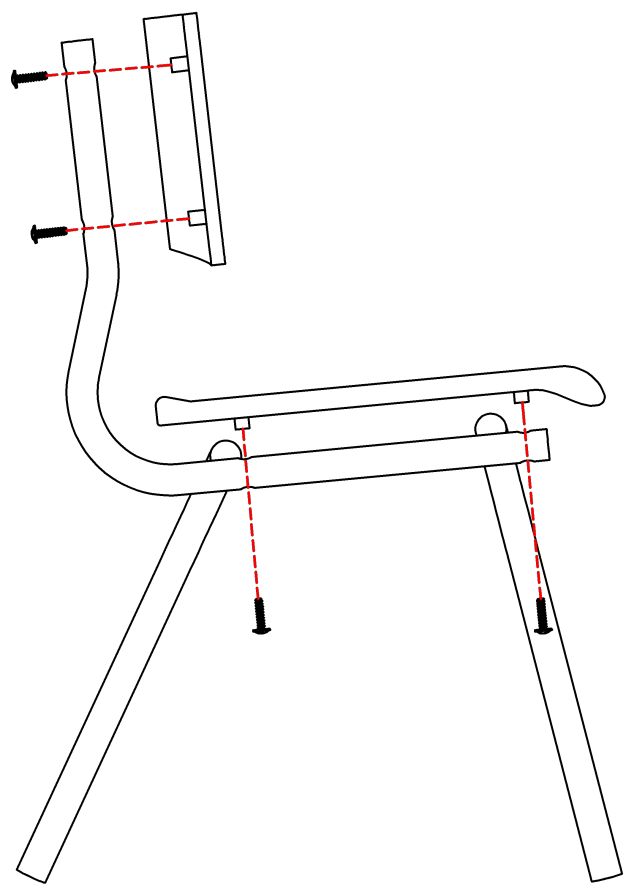

  1. Posicione o assento e encosto sobre a base, alinhando com as marcações na parte traseira da estrutura.
  2. Com chave Phillips ou parafusadeira, fixe usando os parafusos Modelo 02.
  3. Certifique-se de que os parafusos estão bem apertados para garantir a estabilidade.
⚠

Atenção: ao usar parafusadeira, confira o torque (potência) do equipamento. Não utilize em alta potência, pois pode danificar o produto.

Fixação do assento e encosto na base
Montagem

Mesa

3

Porta-livro

Parafusos Modelo 01 (auto-brocante)
  1. Encaixe o porta-livro no local indicado, alinhado com a estrutura da mesa.
  2. Use parafusadeira em potência média para evitar danos à estrutura.
  3. Parafuse o porta-livro com 4 parafusos auto-brocantes Modelo 01.
  4. Certifique-se de que os parafusos estão bem fixados.

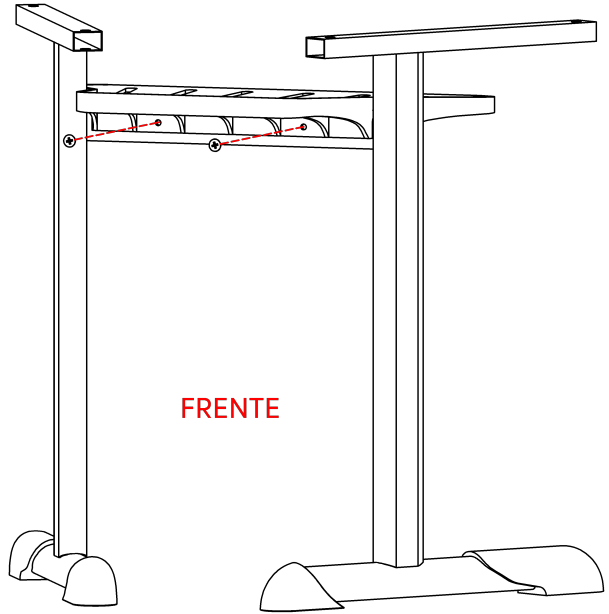

Vista da frente

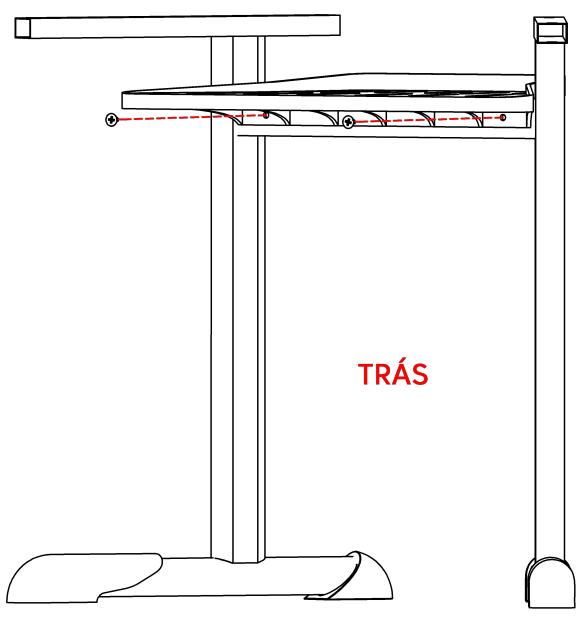

Vista de trás
4

Tampo

Parafusos Modelo 02 · aperto em X
  1. Coloque o tampo sobre a estrutura, encaixando nas furações da parte de cima da mesa.
  2. Aparafuse o tampo com os parafusos Modelo 02.
  3. Não aperte um parafuso de uma vez só: coloque os 4 primeiro e aperte em formato de X para um aperto uniforme e sem deformações.

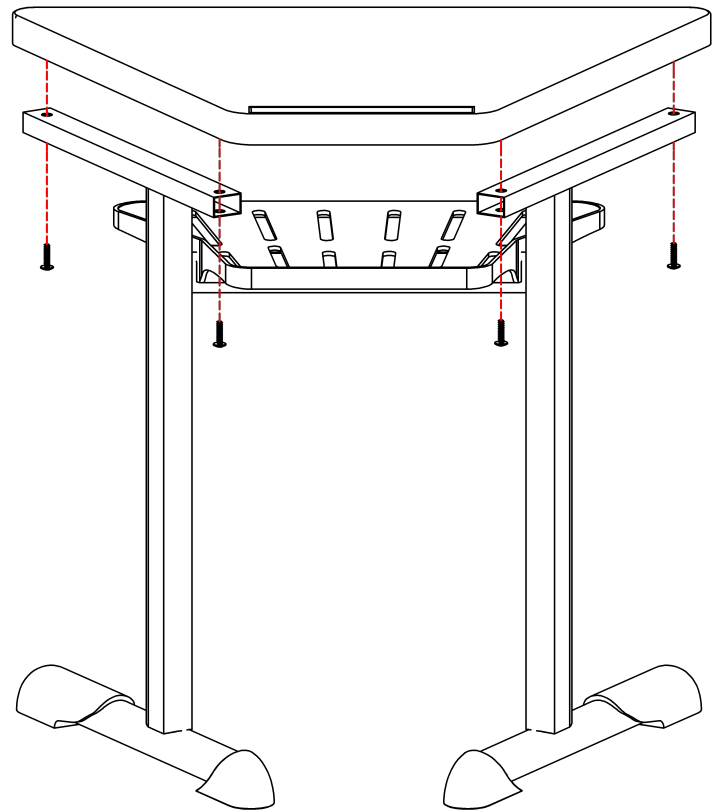

Fixação do tampo na estrutura (aperto em X)
Montagem

Mesa Central

5

Ponteiras

Use martelo de borracha

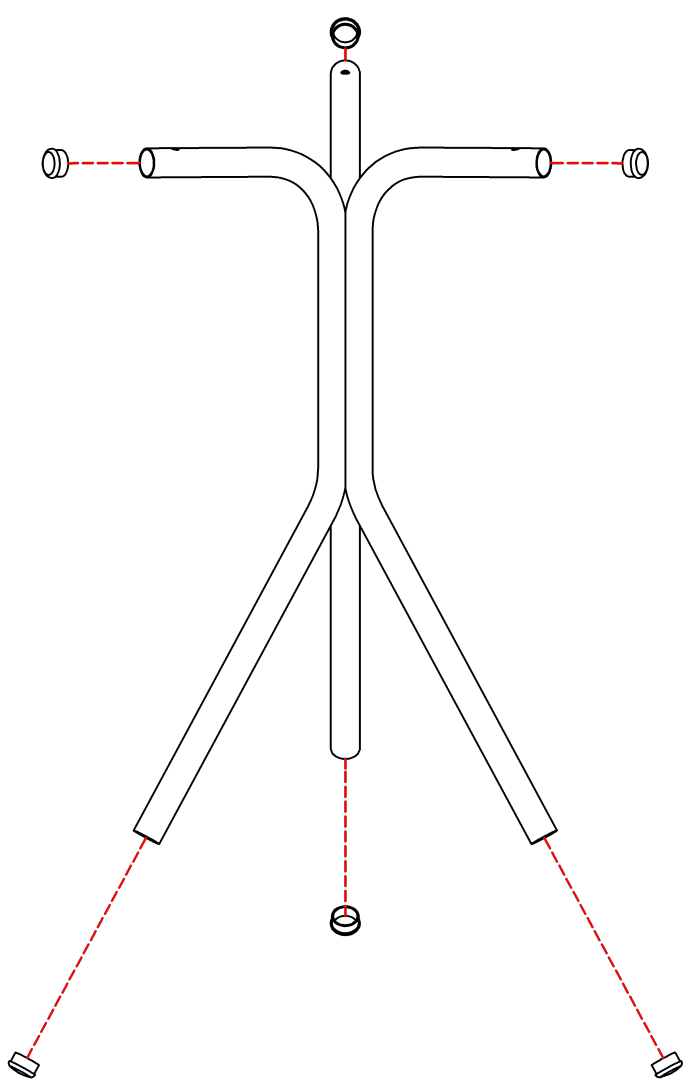

  1. Coloque as ponteiras em todos os tubos da estrutura da mesa central.
  2. Use uma marreta de borracha para encaixá-las completamente nos tubos.
  3. Evite martelos de metal: podem danificar as ponteiras e a estrutura.
Encaixe das ponteiras nos tubos da estrutura
6

Tampo hexagonal

3 parafusos Modelo 03
  1. Coloque o tampo sobre a estrutura, alinhando com as furações da área superior.
  2. Aparafuse com os 3 parafusos Modelo 03.
  3. Não aperte apenas um lado: insira os 3 parafusos e aperte uniformemente.

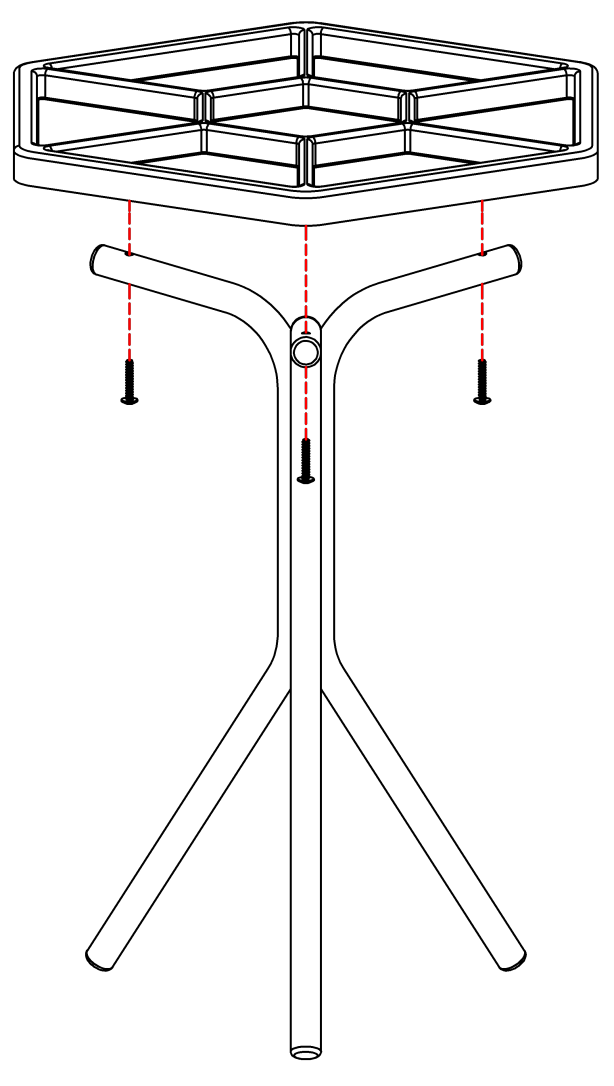

Fixação do tampo hexagonal na estrutura

Montagem concluída

  • Pinos, buchas e ponteiras das cadeiras totalmente encaixados.
  • Assentos e encostos firmes em todas as cadeiras.
  • Porta-livros e tampos das mesas bem fixados.
  • Ponteiras e tampo da mesa central firmes.
  • Todos os parafusos apertados antes do uso.
Uso seguro

Recomendações de uso e limpeza

120 kg
Peso máximo por cadeira.
Cada cadeira é projetada para o assento de uma única pessoa.
Idade recomendada — Infantil3 a 6 anos
Idade recomendada — Juvenil6 a 10 anos
1

Uso adequado. Não utilize as cadeiras para subir ou se apoiar — são projetadas apenas para o assento de uma pessoa.

2

Não suba na mesa nem na mesa central. Isso pode causar danos à estrutura e risco de segurança.

3

Limpeza. Use pano úmido com água e sabão neutro. Evite produtos químicos agressivos que possam danificar o acabamento. Seque bem após a limpeza.

4

Manutenção. Verifique periodicamente a estrutura e aperte os parafusos regularmente para garantir a estabilidade. Em caso de danos, contate o fabricante.
